Устройство защиты от перенапр. УЗПН-10-Ш МЗВА 00001275
Период гарантии: 36 месяцев
Код товара: 268285
Характеристики:
Артикул
00001275
Производитель
Период гарантии
36 месяцев
Исполнение
Без экрана
Номинальное напряжение переменного тока АС, кВ
10 кВ
Применение
Вне помещений
Рабочее напряжение переменного тока АС, кВ
10 кВ
Единица измерения: штук
Минимальный заказ: 1 шт.
Запросить цену
Под заказОписание
Характеристики
Доставка и оплата
Сертификаты
Отзывы
Описание товара
Устройство УЗПН-10-Ш предназначено для защиты ВЛ переменного тока напряжением 10 кВ от грозовых атмосферных перенапряжений. Монтируется на промежуточных и анкерных опорах с штыревыми изоляторами типа ШФ, ШС, ШПС. Устройство представляет собой линейный ограничитель перенапряжения с внешним искровым промежутком. Оно обеспечивает снижение числа грозовых отключений воздушных линий и предотвращают пережоги изолированных проводов ВЛЗ дугой сопровождающего грозовой импульс тока промышленной частоты.
Устройство состоит из:
ограничителя перенапряжений нелинейного (ОПН) специальной конструкции;
искрового промежутка (ИП) между фазным проводом и ОПН.
Наименование параметра УЗПН-10-Ш:
Класс напряжения сети, кВ — 10
Наибольшее длительно допустимое рабочее напряжение, (UНДР), кВ — 12,7
Остающееся напряжение (кВ) при грозовых импульсах тока 8/20 мкс с амплитудой:
2500 А — 31,2
5000 А — 33,6
10000 А — 37,6
20000 А –
Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее — 20,6
Длина искрового промежутка, L, мм — 60

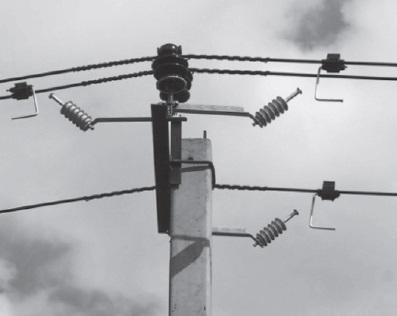

Схему монтажа УЗПН-10-Ш на промежуточных опорах ВЛЗ (ВЛ) 10 кВ со штыревыми изоляторами типа ШФ, ШС, ШПС всех модификаций можно открыть в разделе "Документы".
1 - изолятор; 2 - кронштейн; 3 - ОПНп; 4 - электрод № 1; 5 - электрод № 2; 6 - прокалывающий зажим с кожухом; 7 - спиральный зажим; 8 - хомут; 9 - траверса.
В комплект поставки УЗПН входят только элементы №№ 2, 3, 4, 5, 6, 8.
Устройство состоит из:
ограничителя перенапряжений нелинейного (ОПН) специальной конструкции;
искрового промежутка (ИП) между фазным проводом и ОПН.
Наименование параметра УЗПН-10-Ш:
Класс напряжения сети, кВ — 10
Наибольшее длительно допустимое рабочее напряжение, (UНДР), кВ — 12,7
Остающееся напряжение (кВ) при грозовых импульсах тока 8/20 мкс с амплитудой:
2500 А — 31,2
5000 А — 33,6
10000 А — 37,6
20000 А –
Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее — 20,6
Длина искрового промежутка, L, мм — 60
Схему монтажа УЗПН-10-Ш на промежуточных опорах ВЛЗ (ВЛ) 10 кВ со штыревыми изоляторами типа ШФ, ШС, ШПС всех модификаций можно открыть в разделе "Документы".
1 - изолятор; 2 - кронштейн; 3 - ОПНп; 4 - электрод № 1; 5 - электрод № 2; 6 - прокалывающий зажим с кожухом; 7 - спиральный зажим; 8 - хомут; 9 - траверса.
В комплект поставки УЗПН входят только элементы №№ 2, 3, 4, 5, 6, 8.
Характеристики
| Вес и габариты | ||
| Длина (мм) | 440 | |
| Высота (мм) | 61 | |
| Ширина (мм) | 104 | |
| Вес (грамм) | 2610 | |
| Прочие | ||
| Артикул | 00001275 | |
| Производитель | МЗВА | |
| Период гарантии | 36 месяцев | |
| Исполнение | Без экрана | |
| Номинальное напряжение переменного тока АС, кВ | 10 кВ | |
| Применение | Вне помещений | |
| Рабочее напряжение переменного тока АС, кВ | 10 кВ | |
