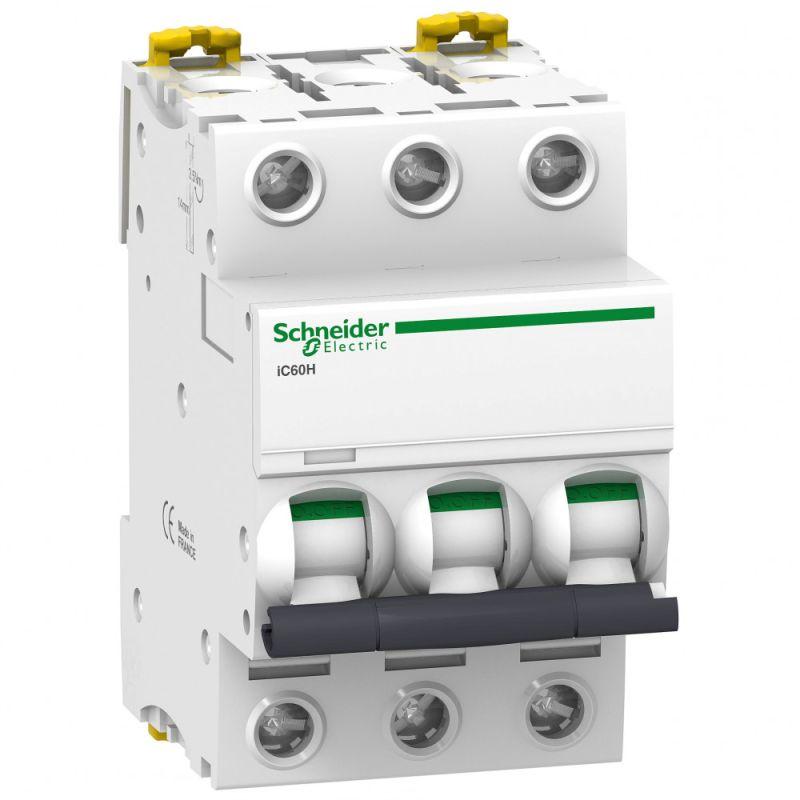

Выключатель автоматический модульный 3п C 25А 10кА iC60H Acti9 SchE A9F89325

Выключатель автоматический модульный 3п C 25А 10кА iC60H Acti9 SchE A9F89325

Период гарантии: 18 месяцев

Отзывов: 0

Код товара: 201632

Характеристики:

Все характеристики

Артикул

A9F89325

Производитель

Schneider Electric

Период гарантии

18 месяцев

Серия

ACTI9

Глубина монтажа, установки, мм

44.5 мм

Для скрытого монтажа

Нет

Количество защищенных полюсов

Единица измерения: штук

Минимальный заказ: 1 шт.

Запросить цену

Запросить скидку

Купить в один клик

Под заказ

Описание

Характеристики

Доставка и оплата

Сертификаты

Отзывы

Описание товара

• НАЗНАЧЕНИЕ Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания. • ОБЛАСТЬ ПРИМЕНЕНИЯ Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения. • ПРИНЦИП ДЕЙСТВИЯ Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным. • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартною комплектацию входит само изделие

Характеристики

Вес и габариты
Длина (мм)	224
Высота (мм)	38.5
Ширина (мм)	52
Вес (грамм)	363
Прочие
Артикул	A9F89325
Производитель	Schneider Electric
Период гарантии	18 месяцев
Серия	ACTI9
Глубина монтажа, установки, мм	44.5 мм
Для скрытого монтажа	Нет
Количество защищенных полюсов	3
Количество полюсов	3
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В	10 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В	10 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В	30 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В	15 кА
Номинальная отключающая способность в соответствии с EN 60898	10 кА
Номинальное импульсное напряжение	6 кВ
Номинальное напряжение изоляции Ui, В	500 В
Номинальное напряжение, В	400 В
Номинальный ток	25 А
Род тока	Переменный ток (AC)/Постоянный ток (DC)
С коммутируемым нейтральным проводником	Нет
Сечение многопроволочного гибкого проводника по, кв.мм	16 кв.мм
Сечение многопроволочного гибкого проводника с, кв.мм	1 кв.мм
Сечение однопроволочного проводника по, кв.мм	25 кв.мм
Сечение однопроволочного проводника с, кв.мм	1 кв.мм
Степень загрязнения	3
Степень защиты IP	IP20
Температура окружающей cреды при эксплуатации по	70 град.C
Температура окружающей среды при эксплуатации с	-35 град.C
Характеристика срабатывания	C
Частота по, МГц	60 Гц
Частота с, МГц	50 Гц
Частота, Гц	50 Гц
Ширина в числах модульных расстояний	3
