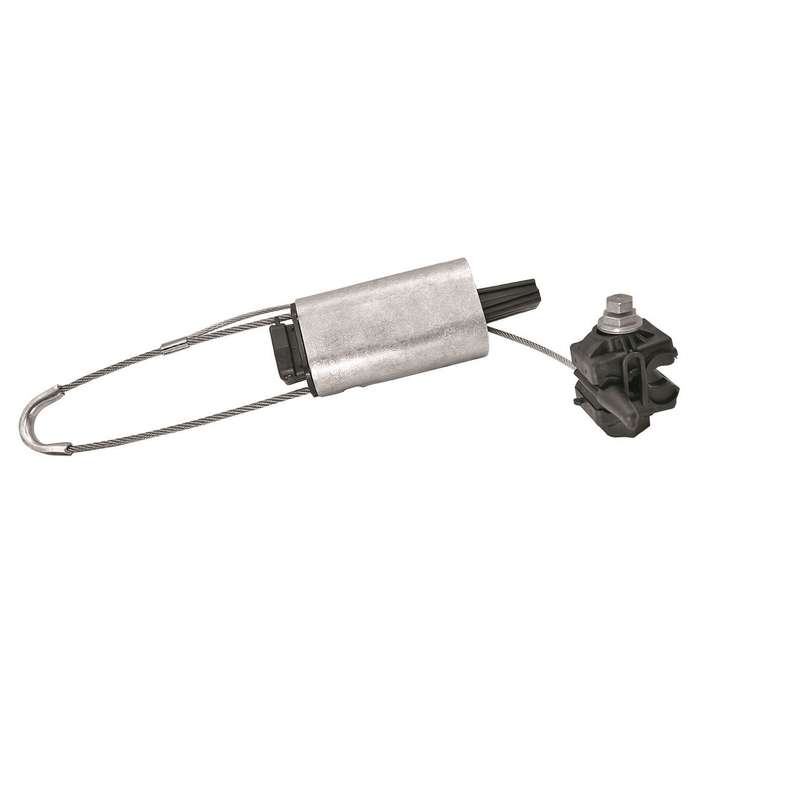

Зажим анкерный DN 120 Rpi (95-120кв.мм) НИЛЕД 13402132
Период гарантии: 5 лет
Код в реестре МИНПРОМТОРГа: 10562800
Код ТН ВЭД: 7326909409
Код ОКПД2: 27.33.13
Код товара: 404645
Характеристики:
Артикул
13402132
Производитель
Код в реестре МИНПРОМТОРГа
10562800
Код ТН ВЭД
7326909409
ОКПД2
27.33.13
Период гарантии
5 лет
Максимальное сечение проводника, кв.мм
120 кв.мм
Единица измерения: штук
Минимальный заказ: 1 шт.
В корзину
Остаток: 193 шт.
Остатки на складах:
Поставка 5-7 дней
193 шт.
Описание
Характеристики
Доставка и оплата
Сертификаты
Отзывы
Описание товара
• НАЗНАЧЕНИЕ
Используются для анкерного крепления защищенных проводов к натяжным изоляторам на концевых и угловых опорах.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется для анкерного крепления защищенных проводов марки СИП-3 (с жилой из термоупрочненного алюминиевого сплава) к натяжным изоляторам с оконцевателем типа «серьга» на концевых и угловых опорах ВЛ напряжением 6-20 кВ.
• ПРИНЦИП ДЕЙСТВИЯ
Последовательность операций монтажа анкерных зажимов DN-120 Rpi:
- Из корпуса с одной стороны вытащить тросик.
- Завести тросик в оконцеватель типа «серьга» на изоляторе и пристегнуть обратно к зажиму.
- Выдвинуть из корпуса клиновые вставки.
- Завести нулевую несущую жилу СИП между клиновыми вставками.
- Заклинить вставки рукой в корпусе зажима.
- Натяжением провода СИП дозаклинить в зажиме несущую жилу
- С целью выравнивания потенциалов прокалывающий зажим установить на жилу и осуществить прокол изоляции путем заворачивания гайки с установленным моментом срыва.
- Инструменты для монтажа – изолированный накидной гаечный ключ CL 13 Click.
- Рекомендуется использовать зажимы типа DN Rpi на натяжных изоляторах (SML 70/10, SML 70/20) с оконцевателем типа «серьга».
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит основное устройство.
Характеристики
| Вес и габариты | ||
| Длина (мм) | 330 | |
| Высота (мм) | 70 | |
| Ширина (мм) | 40 | |
| Вес (грамм) | 683 | |
| Прочие | ||
| Артикул | 13402132 | |
| Производитель | НИЛЕД | |
| Код в реестре МИНПРОМТОРГа | 10562800 | |
| Код ТН ВЭД | 7326909409 | |
| ОКПД2 | 27.33.13 | |
| Период гарантии | 5 лет | |
| Максимальное сечение проводника, кв.мм | 120 кв.мм | |
| Материал | Полиамид/Алюминий | |
| Номинальное сечение проводника, кв.мм | 95 кв.мм | |
| Поперечное сечение по, кв.мм | 120 кв.мм | |
| Поперечное сечение с, кв.мм | 95 кв.мм | |
| Разрывная нагрузка | 30 кН | |
| Тип аксессуаров | Зажим анкерный | |
| Тип системы | От 6 до 35 кВ | |
| Устойчивость к ультрафиолетовому излучению | Да | |
