Фотореле: назначение, устройство и виды

Фотореле — компактное и функциональное устройство, которое автоматизирует процесс включения и выключения освещения, например, на улице. Узнать о его устройстве, разновидностях и способах подключения можно в нашей статье.

Что такое фотореле

Фотореле — это прибор, реагирующий на уровень освещенности. При достижении заранее заданного минимального уровня света устройство автоматически включает осветительные приборы. Когда света становится достаточно, датчик отключает их.

В конструкции фотореле используются различные светочувствительные элементы: фотодиоды, фоторезисторы, фотосимисторы и другие. Их работа основана на разных принципах. Например, фотореле с фоторезистором реагирует на изменение сопротивления, с фотодиодами — на электродвижущую силу, а с фотосимистором — на взаимодействие гармоник.

Применение фотореле

Фотореле призвано упростить повседневную жизнь, избавляя от необходимости вручную управлять освещением. Эти устройства находят применение как в жилых, так и в служебных помещениях, а также на открытых пространствах. Чаще всего их используют в системах управления уличным освещением. Фотореле отлично справляются с задачами включения фонарей, декоративной и архитектурной подсветки, освещения дворов, парковок, стоянок и зон, охваченных камерами видеонаблюдения.

Эти устройства позволяют оптимизировать расход электроэнергии, включая светильники только в темное время суток. Таким образом, они помогают избежать ненужного потребления электроэнергии в утренние и дневные часы, когда свет забыли выключить.

Виды фотореле

Современные фотореле представлены в нескольких вариантах, которые отличаются конструкцией и дополнительными функциями. Ключевыми критериями классификации являются расположение светочувствительного элемента, наличие таймеров, регуляторов и других опций.

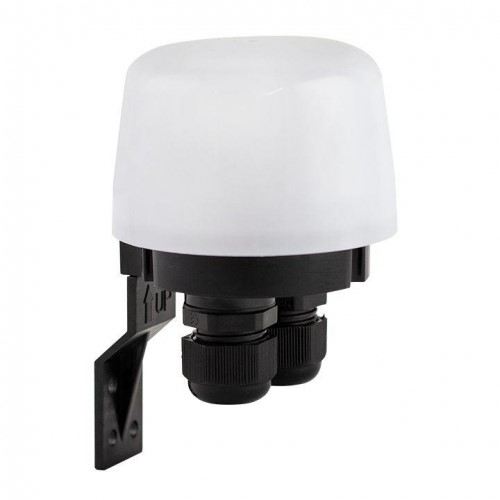

Фотореле с интегрированным датчиком освещенности представляют собой моноблок с прозрачным или полупрозрачным корпусом, который обеспечивает доступ света к встроенному сенсору. Эти устройства просты в установке и благодаря закрытости чаще используются в системах наружного освещения.

Модели с выносным фотоэлементом состоят из блока управления и отдельного датчика, соединенного с ним проводом. Управляющий блок размещается в электрощите, а датчик — на улице. Максимальное расстояние между элементами составляет 150 метров. Такие фотореле отличаются высокой чувствительностью и мгновенным откликом на изменение уровня освещенности.

Фотореле с таймером позволяют настроить включение светильников в определенные промежутки времени. Некоторые модели дают возможность составлять расписание работы в зависимости от времени суток или дня недели, а также задавать временную задержку включения или отключения света.

Устройства с регулятором чувствительности дают возможность самостоятельно установить порог срабатывания. Это удобно, если освещение требуется не только ночью, но и в условиях недостаточного дневного света, например, в пасмурную погоду.

Фотореле с датчиком присутствия реагируют не только на уровень освещенности, но и на движение. Они активируются только при обнаружении объекта в зоне действия, что делает их полезными для помещений, а иногда и для систем наружного освещения.

Установка фотореле

Монтаж фотореле — процесс, не требующий сложных навыков. Устройство подключается к электросети и осветительным приборам при помощи проводников, согласно прилагаемой схеме. Реле фиксируется с использованием монтажных элементов или на DIN-рейку, в зависимости от конструкции.

Рекомендации по размещению фотореле

Чтобы фотореле работало корректно, важно грамотно выбрать место для его установки. Несоблюдение правил может привести к сбоям в работе устройства, даже при правильном подключении.

Первым шагом всегда должно быть внимательное изучение инструкции. Она содержит важную информацию о технических характеристиках прибора и его подключении.

Устройство должно быть установлено так, чтобы на него не попадал искусственный свет, который может исказить работу датчика, а также чтобы исключить попадание теней от деревьев, опор, зданий или других объектов.

Не рекомендуется переворачивать фотореле или монтировать его в перевернутом положении, так как это может негативно повлиять на его чувствительность и функциональность.

Если в инструкции не указано обратное, фотореле нельзя использовать в условиях химически активной среды или вблизи легковоспламеняющихся материалов.

При выборе места монтажа учитывайте степень защиты устройства от пыли, влаги и других внешних воздействий. Это поможет продлить срок службы фотореле и обеспечить его надежную работу.
