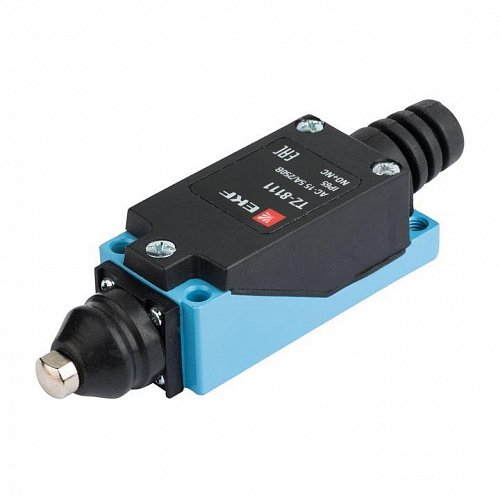

Концевые выключатели: конструкция, виды, области применения

Автоматизация управления электрооборудованием широко используется в промышленности, бытовой сфере и автомобильной технике. Для решения подобных задач применяются различные технические устройства, среди которых особую роль играют концевые выключатели. Эти приборы отвечают за включение и отключение цепей, выполняя функции защиты механизмов и обеспечения безопасности людей, взаимодействующих с оборудованием.

Концевой выключатель представляет собой электромеханическое устройство, которое размыкает или замыкает цепь в заданных условиях, например, при достижении определённого положения управляющего механизма. Его функционал схож с обычным выключателем, но для активации не требуется ручное нажатие на кнопку.

Конструкция концевого выключателя

Основными элементами конструкции концевого выключателя являются контактная группа, состоящая из замыкающих и размыкающих контактов, и подвижная часть, воздействующая на них. В бесконтактных моделях подвижная часть отсутствует. Все внутренние компоненты заключены в прочный корпус, выполненный из диэлектриков или токопроводящих материалов, таких как металлические сплавы или специальный пластик. Некоторые модели также оснащаются индикаторами питания и срабатывания. Конструкция устройства может варьироваться в зависимости от его типа и области применения.

Типы концевых выключателей

Концевые выключатели классифицируются по способу взаимодействия с оборудованием. Механические модели срабатывают при физическом воздействии на рычаг, колесо или другую часть конструкции, тогда как бесконтактные реагируют, например, на изменение магнитного поля.

В механических выключателях замыкание или размыкание контактов происходит под воздействием роликов, кнопок, рычагов или поплавков. После срабатывания устройство отправляет управляющий или предупредительный сигнал. Среди механических выключателей выделяются микровыключатели — компактные устройства, рассчитанные на малые токи и небольшой рабочий ход. Для увеличения хода в таких моделях часто используют дополнительный рычаг с роликом. Настройка миниатюрных выключателей требует особой точности, что обусловлено их небольшими размерами и высокой чувствительностью.

Бесконтактные концевые выключатели представляют собой современную модификацию своих механических предшественников. В их конструкции отсутствуют подвижные элементы, что обеспечивает высокую надёжность. Устройства состоят из чувствительного элемента и сигнального анализатора, основой работы которых служит транзисторный ключ. Благодаря отсутствию трения и движущихся частей, такие выключатели отличаются долгим сроком службы. Разновидности бесконтактных концевиков включают следующие типы:

Индуктивные модели реагируют на приближение или удаление объекта. В их конструкции используется катушка индуктивности, взаимодействующая с материалом, изменяющим магнитное поле. Это изменение активирует датчик.

Ёмкостные выключатели воспринимают присутствие объектов, обладающих токопроводящими или диэлектрическими свойствами. По мере приближения объекта увеличивается ёмкость конденсатора, а вместе с ней амплитуда колебаний, создаваемых генератором. Когда параметры достигают установленного значения, устройство срабатывает. В отличие от индуктивных моделей, ёмкостные выключатели менее чувствительны к внешним факторам, таким как влажность или плотность окружающей среды.

Ультразвуковые выключатели работают за счёт кварцевых излучателей, создающих импульсные волны. При появлении движущихся объектов в зоне действия эти волны изменяются, что фиксируется устройством, после чего передаётся управляющий сигнал.

Магнитные выключатели основаны на взаимодействии с постоянным магнитным полем. Они оснащены ферромагнитными контактами, которые изменяют своё положение под его воздействием. Контакты заключены в прочный корпус из стекла или пластика, что делает такие устройства компактными и простыми в эксплуатации.

Оптические выключатели функционируют путём прерывания светового луча объектами, попадающими в зону действия. Кроме того, они могут срабатывать на отражённый свет. Оптические модели имеют значительный радиус действия, достигающий 150 метров.

Область применения концевых выключателей

Концевые выключатели находят широкое применение как в промышленности, так и в бытовой сфере. Благодаря компактным размерам микровыключатели используются в электронной технике и бытовых приборах. На базе бесконтактных моделей разрабатываются датчики уровня, которые реагируют на наполнение резервуаров жидкостями или сыпучими материалами, автоматически прекращая их подачу.

По своему назначению концевые выключатели делятся на защитные и функциональные.

• Защитные устройства обеспечивают сохранность оборудования и безопасность пользователей. Например, в лифтах и подъёмниках такие выключатели блокируют движение кабины до полного закрытия дверей, предотвращая аварийные ситуации.
• Функциональные концевики отвечают за автоматизацию включения и выключения оборудования. Они, например, активируют освещение при открытии двери. Именно по такому принципу работает подсветка в холодильниках.
