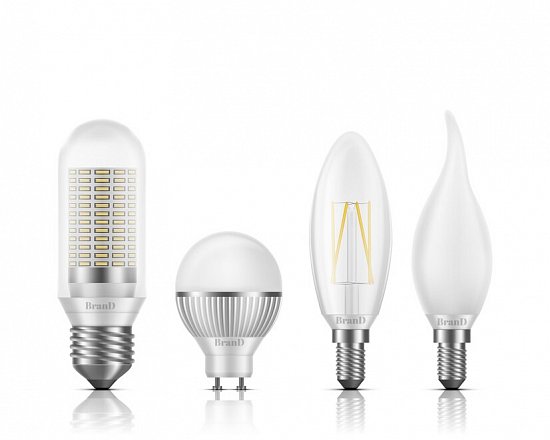

Цоколи лампочек: виды, типы, размеры, маркировка

Цоколь является важной составной частью любой лампочки. Он обеспечивает крепление и подключение лампы к электрической сети с помощью контактной группы. Цокольная часть может быть изготовлена из металла, керамики или пластика в зависимости от условий эксплуатации осветительного прибора.

Формат цоколя прошел стандартизацию и типизацию, но имеет множество различных конфигураций. Это связано с техническими характеристиками и особенностями осветительного элемента, такими как размеры и формат, мощность и рабочее напряжение, а также с особенностями светового излучения.

Контактная группа, которая является неотъемлемой частью цоколя, также имеет различные модификации, связанные с форматом и электрическими параметрами лампы. При стандартизации и типизации всей ламповой продукции была введена маркировка и строго определенный формат цоколя. Это упростило поиск и подбор ламп для различных осветительных приборов и предотвратило случайное подключение неподходящей по электрическим параметрам лампы.

Что такое цоколь

Наука и техника постоянно развиваются, благодаря чему вещи, предназначенные для повседневного использования, усовершенствуются и становятся сложнее. Когда-то для покупки новой лампочки было достаточно знать только её мощность, но сейчас придётся указать цоколь. Многих необходимость предоставления этой информации может поставить в тупик. Это связано с тем, что в данный момент существует множество видов ламп. В статье познакомимся со всеми распространенными на данный момент вариантами цоколей для ламп.

Что обозначает маркировка разъемов

Освещение не может работать без ламп и сегодня для этого в продаже представлено множество различных вариантов, главным отличием которых является тип цоколя.

Маркировка обычно состоит из букв и числа. Значение каждого использованного знака позволит определить все характеристики лампы, которая находится перед вами в данный момент.

Важно: в некоторых случаях в маркировке указывается две заглавных буквы.

Таким образом обозначают типы ламп:

• А – лампа для автомобиля.
• U – энергосберегающая лампа.
• V – конический цоколь.

Первая буква

Этот знак можно назвать индикатором, первая буква сообщает об основных характеристиках лампы. В продаже представлены устройства освещения, промаркированные заглавными латинскими буквами E, G, R, B, S, P, T, K, H, W. Подробнее о каждом типе вы прочтёте в статье в следующих разделах.

Число

Это размер цоколя, а в других случаях – его контактов. В зависимости от конструкции и особенностей лампы цифра может быть диаметром цоколя, расстоянием между контактными штифтами или говорить о других параметрах. Величина практически всегда указана в миллиметрах, по крайней мере, если речь идёт о классических вариантах ламп.

Строчная буква

На эту часть маркировки покупатели обращают внимание не так часто, однако и строчная латинская буква указана не просто так, она имеет своё значение. Таким образом, обозначают количество контактов:

• один контакт – s;
• два контакта – d;
• три контакта – t;
• четыре контакта – q;
• пять контактов – p.

Важно! Нужно понимать, что необходимость включения в маркировку этого знака имеет смысл далеко не всегда. Так что если вы при выборе лампочки не увидели этот параметр в маркировке, значит, в его использовании просто нет смысла. Отсутствие строчной буквы говорит о том, что перед вами лампа, оснащённая креплением стандартной конструкции.

Возможны и другие варианты маркировки.

E – резьбовой

Самый распространенный цоколь - резьбовой, еще он известен как цоколь Эдисона. Им оснащают практически все лампы для светильников и других приборов, это могут быть как обычные лампы накаливания, так и светодиодные лампы. На поверхности цоколя располагается соединение для подходящего патрона и выполнено оно в формате резьбы. Когда лампа вкручивается в патрон, контактная группа замыкается и мы видим свет.

В продаже представлены модели с цоколем разного диаметра. Самый минимальный диаметр для резьбовых ламп – 10 мм, маркируется цоколь Е10. Данный вариант подходит для использования в декоративных гирляндах и карманных фонариках. Следующий размер – 14 мм, или Е14, его устанавливают на маленькие лампы, также известные как «миньоны». Они подходят для светильников небольшого размера, люстр, бра и прочих домашних осветительных приборов.

Чаще всего используется резьбовой цоколь с маркировкой Е27. Но если этот диаметр массово используется в России и странах СНГ, то его аналогом на западе является цоколь Е26, он адаптирован для работы с напряжением 110В. Это стандартный вариант для бытовых ламп, помимо него в бытовых целях используют лампы с маркировкой Е14. Данный вариант подходит для использования в потолочных и других типах светильников.

Лампы с цоколем Е40 предназначены для устройств высокой мощности. Такая лампа создаёт большой световой поток, из-за чего её выбирают для освещения крупных площадок различного назначения, а также для уличных фонарей.

Несмотря на все преимущества и огромную популярность цоколя резьбовой конструкции, он имеет свои недостатки. Как правило, он склонен к окислению. Также он может «припаиваться» к патрону. Существует риск оторвать лампу от цоколя, в таком случае доставать его не так просто.

G – штырьковый

В отличие от резьбовой конструкции цоколи типа G входят в контакт с патроном с использованием специальных штырьков. Конструкция очень простая и имеет свои преимущества, и в первую очередь это универсальность. Штырьковый цоколь используют в таких типах ламп, как галогенные, люминесцентные и светодиодные.

Существуют несколько наиболее популярных штырьковых цоколей:

• G4. Оснащаются галогенные и светодиодные лампы небольшой мощности, их используют для декоративного освещения. Чаще всего они рассчитаны на напряжение 12В.
• G5,3. Галогенные и светодиодные лампы, предназначенные для декоративного освещения и установки в потолочные светильники.
• GU10. На концах штыревых контактов есть утолщения. Можно устанавливать в патрон поворотным способом.
• G13. Для люминесцентных и светодиодных ламп с колбами трубчатой формы, диаметр 26 мм.
• G23. Светодиодные и люминесцентные лампы для потолочных и настенных светильников, а также настольных ламп.

При выборе придётся обращать внимание на маркировку. В ней может быть указано не только расстояние между контактами. В нее могут быть включены дополнительные заглавные буквы «U – X – Y – Z». Расстояние между штырями может варьироваться от 4 до 53 мм.

Цоколь самого маленького размера, где расстояние между контактами составляет всего 4 мм, является самым востребованным. На рынке представлены модификации GU4 и GY4. Цоколь имеет конструктивные особенности - это утолщенные и утонченные штыри, а модификация GZ4 оснащена удлиненными штырями. Данные устройства не могут заменять друг друга.

Для работы галогенных ламп со штыревыми цоколями требуется напряжение 12В или 24В. С их помощью удаётся создать дизайнерское точечное освещение для витрин, мебели, зеркал и других объектов.

Не менее высоким спросом пользуется цоколь G5. В модификациях G5.3, GU3 и GX5.3. расстояние между контактами составляет 5.3 мм, а диаметр контактов равен 1.45-1.6 мм. Основным отличием является устанавливаемый разъём. К примеру цоколь типа G5.3 и GU5.3 подходит для работы с патроном GX5.3, но наоборот данная схема не работает. Такие лампы используют в комнатном потолочном освещении, мощность варьируется от 3 до 20Вт.

В цоколях типа G35, GX6.35 GY6.35 и GZ6.35 расстояние между контактами составляет 6,35 мм. Диаметр контакта в этом случае равен 0,95-1,05 мм, исключением является цоколь GY6.35, в этом случае он равен 1,2-1,3 мм. Это значит, что для таких ламп нельзя использовать одинаковые патроны. С точки зрения экспорта соответствуют G5.3 и G4.

Для производства цоколя G9 используют стекло или пластмассу. Стеклянный цоколь оснащён контактами в форме двух петелек, а пластиковый – в виде двух плоских штырей. Но расстояние между ними для обоих вариантов одинаковое и составляет 9-9,5 мм. Данное решение реализовано в галогенных лампах, пригодных для работы с сетью 220 В, это может быть организация, например, автомобильного или студийного света.

Исполнение цоколей GU10, GX10 и GZ10 имеет отличие, контакты выполнены в виде небольших кольцеобразных утолщений на конце штырей, которые находятся на расстоянии в 10 мм друг от друга. Данное решение позволило повысить коммутационную составляющую контактов посредством использования соединения с патронами поворотного типа. Цоколь используется в галогенных и светодиодных лампах, производимых для использования на территории Китая.

Сейчас всё чаще используют лампы с цоколем G13, расстояние между штырями составляет 13 мм. Цоколем оснащают люминесцентные лампы в форме трубок. Модель с диаметром 26 мм подходит для использования в торговых центрах и в других локациях.

R – цоколь с утопленными контактами

Самыми распространенными считаются лампы с цоколем R7s. Их устанавливают в прожекторы, кроме того, этот вариант цоколя применяют и для автомобильных ламп.

B – штифтовой цоколь (байонет)

Штифтовый цоколь позволяет осуществить повторную фиксацию, для чего он оснащён боковыми штифтами. Таким образом удаётся разместить лампу в патроне в нужном положении. Конструкция подходит для установки в осветительных приборах, где нужно фокусировать свет в конкретном направлении. Это двухспиральные лампы ближнего/дальнего света для автомобиля.

S – софитный

Изначально они использовались в сценическом оборудовании. Сейчас ими оснащают светодиодные лампы для обустройства декоративного освещения, подсветки мебели, зеркал.

P – фланцевый цоколь

Основание позволяет установить лампу в нужном положении относительно места монтажа. Свет фокусируется с помощью встроенной в цоколь сборной линзы.

T – телефонный

Лампами с таким типом цоколя оборудуют пульты управления и щиты автоматики. Кроме того, их можно использовать и для организации подсветки, чаще всего они подсвечивают приборную панель автомобиля.

K – кабельный

Это узкоспециализированные лампы, созданные для электроустановок. Используют для организации освещения теплицах, системах заливающего света и др.

H – для ксеноновых ламп

Используются в автомобилях для организации ксеноновой подсветки.

Как выбрать цоколи лампочек: виды, типы, размеры, маркировка

Выбор лампы полностью зависит от того, в каком приборе она будет использоваться. Поэтому необходимо изучить рекомендации по эксплуатации устройства и инструкцию. Для простоты поиска рекомендуется изучить доступные виды и типы ламп и варианты маркировки. Например, самым распространённым в быту вариантом является лампа с маркировкой E27: буква E в этом случае является обозначением варианта резьбы цоколя, а 27 его диаметр.

Немного о других видах цоколей лампочек

Существуют и другие варианты цоколей, они не такие популярные как описанные выше, однако в некоторых случаях они незаменимы. Сегодня в продаже представлены лампы, оснащённые цоколями следующих типов:

• цоколи с утопленными контактами;
• штифтовые цоколи типа В;
• софитные цоколи;
• фокусирующие цоколи;
• телефонные цоколи;
• кабельные;
• ксеноновые.

И это ещё не все. Несмотря огромный выбор из самых разных функциональных вариантов, иногда есть необходимость в использовании ламп без цоколя.

Бесцокольные лампы типа W не имеют цоколя. Однако в конструкцию включена его замена - это основание самой лампы, куда выведены контакты. В маркировке также имеются буквы и цифры. Цифрами в данном случае обозначают показатель толщины у основания лампы, учитывается только один вывод для тока. Несмотря на то, что на первый взгляд лампы кажутся нестандартными, они получили достаточно широкое распространение, их устанавливают в декоративных гирляндах и с подворотниках автомобиля.
