Для чего нужно реле напряжения и контроля фаз РНПП 311М?

Реле напряжения и контроля фаз РНПП 311М — это многофункциональное устройство, управляемое микропроцессором, предназначенное для защиты оборудования от аварий в электрической сети. Оно применяется в трёхфазных системах электроснабжения.

Надежная работа оборудования зависит от параметров питающей сети. Для защиты от перепадов напряжения в электросетях устанавливают реле напряжения РНПП 311М.

Основные функции устройства

• Контроль правильного чередования фаз и предотвращение их слипания. Это важно для корректной работы оборудования, так как сбой в порядке чередования фаз может привести к фазовому слипанию, когда две фазы замыкаются между собой, что опасно для техники.
• Контроль перекоса и обрыва фаз с целью предотвращения перегрева и выхода из строя оборудования, что происходит при несоответствии напряжений на разных фазах.
• Отключение нагрузки при значительном отклонении напряжения от номинала. Устройство продолжает мониторинг качества электросети и автоматически восстанавливает подачу электричества, как только параметры приходят в норму.
• Определение аварийной ситуации и диагностика её причин.
• Отображение информации о наличии напряжения на каждой фазе.

РНПП 311М помогает обеспечить стабильную и безопасную работу электрических устройств в трёхфазных сетях.

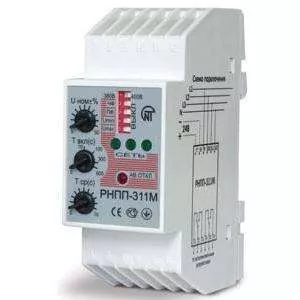

Реле напряжения РНПП-311М 3ф НовАтек-Электро

Настройка

На передней панели устройства расположены следующие элементы управления:

• Регулируемые резисторы для установки порога срабатывания по максимальному и минимальному напряжению. Диапазон регулировки составляет от 5 до 50 % от номинального напряжения сети, которое можно выбрать с помощью переключателя между значениями 380 и 400 В.
• Ручка для настройки времени повторного включения после восстановления нормальных параметров сети, диапазон от 0 до 600 секунд.
• Ручка регулировки времени срабатывания защиты, устанавливаемого в пределах от 0 до 10 секунд.

DIP-переключатели

• Выбор типа контролируемой сети: 380/400 В.
• Настройка срабатывания контроля чередования фаз.
• Включение защиты от перекоса фаз.
• Установка порогов срабатывания для минимального и максимального напряжения.

Устройство оборудовано тремя индикаторами: наличие напряжения на фазах и аварийное отключение.

С помощью переключателей и индикаторов реле поддерживает следующие режимы работы:

• Контроль максимального и минимального напряжения.
• Контроль чередования и предотвращения слипания фаз.
• Мониторинг наличия фаз.
• Контроль перекоса фаз.

Прочие характеристики

• Работает при частоте сети 45–65 Гц.
• При падении напряжения до минимального уровня срабатывание происходит через 12 секунд.
• Автоматическое отключение при обрыве фазного провода за 0,2 мс.
• Допустимый перекос фаз — до 60 В.
• Максимальный ток на контактах — 5 А.
• Предельная нагрузка — 3 ВА.
• Температурный диапазон работы устройства — от –35 до +55 °C.

Реле РНПП 311М поддерживает подключение как постоянного, так и переменного оперативного питания. Оно имеет небольшие размеры (35 х 92 х 58 мм) и весит всего 200 г. Устройство монтируется на стандартную DIN-рейку и легко устанавливается в стандартные распределительные шкафы, оставляя достаточно места для дополнительного оборудования и коммутационных элементов.

Модификации

Реле выпускается в нескольких вариантах. Например, модель РНПП 331М предназначена для использования в трёхфазных электрических сетях, в то время как РН 113 — для однофазных. Вторая модель особенно популярна среди электромонтажников, занимающихся установкой распределительных щитов в квартирах и частных домах.

Оба реле, РНПП 331М и РН 113, эффективно разрывают цепь питания при выходе напряжения за пределы допустимых значений. В обоих устройствах можно настраивать минимальные и максимальные пороги напряжения, а также время задержки для возвращения в нормальный режим. Это происходит только тогда, когда напряжение возвращается в безопасный диапазон.

Модель РН 113 широко используется специалистами, работающими с однофазными сетями. Также надёжными являются модели РН 111М и РН 116, причём последняя поддерживает нагрузку до 3,5 кВт. Все реле просты в установке, а для предотвращения ошибок при монтаже схемы подключения нанесены прямо на корпус устройств.
