Виды кабелей и проводов: как выбрать, типы маркировки

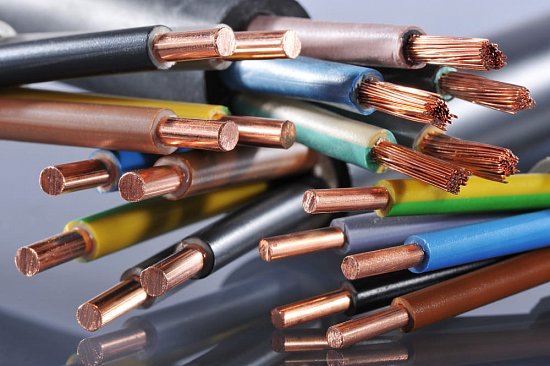

При капитальном ремонте всегда заменяется электропроводка. Кабели постепенно изнашиваются, и для безопасности их нужно поменять на новые. Оставлять старые опасно. Замена может осуществляться для расширения сети, чтобы можно было подключать дополнительные электроприборы. Новые провода не стоит соединять со старыми, так как их показатели не будут совпадать, как и материалы изготовления, возникнут сбои.

Кабели и провода являются частью электропроводки, по которым протекает ток, и нужно разбираться в их маркировке. Она определяет точные свойства проводников и представляет цветовую разметку с разными буквами, значками, этикетками, цифрами, указывающими на принадлежность виду. По маркировке распознают тип кабеля.

Провода и кабели часто путают, однако это два разных понятия, рассмотрим их по отдельности:

• Провод является изделием, состоящим из одной жилы без изоляции либо одной и более изолированных жил. Сверху они покрыты легкой неметаллической оболочкой, обмоткой или оплеткой из волокнистых материалов.
• Кабель – гибкий по конструкции, состоит из одной или множества жил, каждая из них покрыта отдельной оболочкой.

Маркировка для проводов и кабелей

Она начинается с буквенной части. Каждая буква имеет конкретный смысл. Первой обозначен материал жилы, второй – тип конструкции, третьей – материал или свойства слоя изоляции, четвертой – конструктивные особенности.

После букв идут цифры, которые обозначают данные о конкретном проводе или кабеле. Если первой цифры нет, значит, это одножильная конструкция. Если они различаются по диаметру, то их прописывают через знак «+».

Для чего важно знать параметры проводов

Важно правильно выбрать тип провода, так как от этого зависит безопасность. Если ошибиться в показателях – значении сечения, величине номинального напряжения, то может возникнуть замыкание, возгорание открытых проводов, перегрев металла.

Если рядом с проводами находятся быстровоспламеняющиеся материалы, то есть риск возникновения пожара в больших масштабах, ток утечки и обесточивание. Такие ошибки обычно приводят к серьезным последствиям, дорогому ремонту и даже угрожают человеческой жизни.

Основные правила выбора кабеля для электропроводки: какие формулы необходимо знать

Сначала нужно определить сечение кабеля. Это точная величина и ее не вычисляют на глаз или приблизительно. Когда электрический ток протекает по проводам, они перегреваются. Чем он сильнее, тем больше нагрев провода. Есть формулы, которые это наглядно показывают. Активную силу тока определяют по следующей формуле:

Эта формула показывает связь сопротивления (R) и силы электрического тока (I). Чем выше первый параметр, тем сильнее будет нагреваться провод.

Сопротивление вычисляют с помощью такой формулы:

Согласно формуле чем меньше площадь поперечного сечения (S) проводника, тем выше его сопротивление (ρ) и соответственно и мощность.

Таким образом, правильно подсчитанная площадь сечения нужна для обеспечения безопасности использования кабелей, чтобы избежать перегрева проводки и последующих за этим затрат.

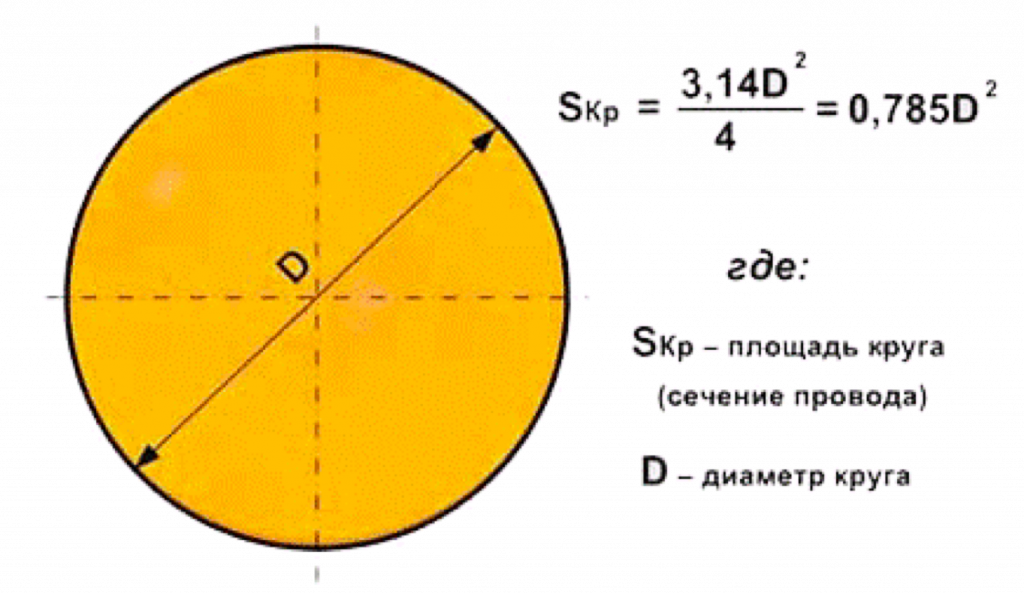

Обратите внимание! Диаметр и сечение кабеля – разные показатели, которые нельзя путать! Первый можно измерить обычной линейкой, а площадь сечения вычисляют через конкретную формулу:

В квартирах достаточно провести проводку с небольшим сечением из-за невысокой нагрузки, достаточно 1,5 квадратных миллиметров. А вот частные дома требуют провода с большим сечением, так как потребители здесь мощные.

Следующий важный параметр проводов – их мощность. Ее нужно учитывать при проектировании электрической проводки. Состоит она из мощностей, которые потребляет каждое электрическое устройство в сети (P). Их показатели отмечены на этикетке или в паспорте прибора. Формула, показывающая значение общей силы тока, следующая: I = (P1+P2+...+Pn)/220.

Проводя расчеты сечения кабеля, используют такие данные: медные кабели способны пропускать до 10 А/мм, а алюминиевые – только 8 А/мм. Если нужно узнать сечение кабеля, то показатель силы тока делят на его пропускную способность.

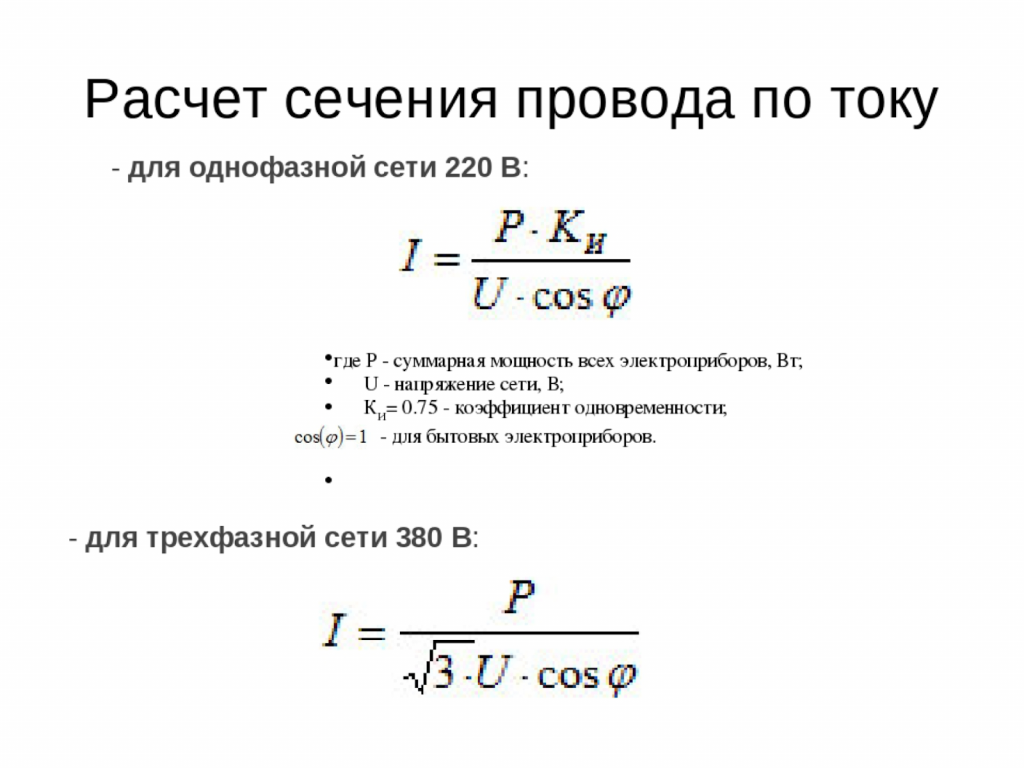

Еще одна важная величина – токовая нагрузка, которую необходимо знать, чтобы правильно подобрать провода. Она обозначает величину тока, при которой провод сможет проводить его в течение самого долгого периода. Сечение провода по току можно посчитать с помощью нижеприведенных формул.

Рассчитать нужно и длину кабеля. Это тоже важный показатель, так как от него зависит потеря тока: чем он длиннее, тем больше теряется энергоресурс. Это случается из-за повышения сопротивления, которое увеличивается параллельно длине проводника.

Металл жилы: алюминий и медь

Существуют алюминиевые и медные проводки. Чтобы понять, какой из них лучше выбрать, нужно знать положительные и отрицательные стороны обеих.

Среди достоинств алюминиевой проводки:

• Малый вес, который позволяет упростить монтажные работы.
• Главная причина, побуждающая потребителей выбирать этот вид проводки – низкая стоимость.
• Имеется защитная оболочка, гарантирующая стойкость к окислительным процессам. Алюминиевая проводка прослужит дольше, если не будет контактировать с окружающей средой.

К минусам проводки из алюминия можно отнести следующие характеристики:

• Возможность контактов распадаться из-за частого нагревания.
• Низкая электропроводимость.
• Алюминий является хрупким материалом, поэтому при перегреве или сгибании он способен переламываться. В среднем алюминиевая проводка может прослужить не более 30 лет.
• Сложность процесса проводки.
• Из-за высоких показателей удельного сопротивления и склонности к нагреву необходимо использовать провода с сечением от 16 квадратных миллиметров (ПЭУ).

Плюсы медной проводки:

• Они способны выдерживать высокие токовые нагрузки, в процессе эксплуатации провода не перегибаются.
• Отлично проводят электричество.
• Устойчивы к окислительным реакциям.
• Одним из важным преимуществ меди является гибкость. Кабели из нее способны легко возвращаться в свое прежнее положение, что облегчает процесс монтажа.
• Медная проводка прослужит пятьдесят лет.

К недостаткам медной проводки относится высокая цена. Часто ее стоимость вдвое выше, алюминиевой. Плюсов у медной проводки намного больше, поэтому ее применение рационально. Если бюджет ограничен, то можно скомбинировать материалы, учитывая некоторые правила безопасности. Соединение различных материалов делается одним из 4 способов – с использованием «орешков», клеммных колодок, пружинных клемм, болтов.

Выбирая материал проводки, важно обратить внимание на следующие пункты:

• Прочность. В ГОСТе указано, что медный провод может выдержать до восьмидесяти перегибов, а алюминиевый – не больше 12. Но если проводка проходит в стене, полу или под потолком, то данный фактор неважен.
• Сопротивление.
• Легкость монтажа.
• Стоимость.

Востребованные кабели для применения в квартире или доме

Существуют разные виды и классификация кабелей, каждый из которых подходит для тех или иных целей. Рассмотрим варианты для дома и квартиры.

Кабель ВВГ

Это универсальные кабели, которые состоят из медных жил. Конструкция имеет изоляцию и оболочку из поливинилхлоридного пластиката и способна выдерживать напряжение переменного тока до 1000 Вольт. Форму сечения эти кабели имеют разную – плоскую, квадратную, треугольную, круглую. Изделия изготовлены по всем требованиям безопасности и имеют невысокую цену. Их конструкция надежна и позволяет провести монтаж легко и просто. Среди важных плюсов ВВГ – широкий температурный диапазон. Кабель эксплуатируют при очень низких и высоких температурах (от -50 °C до +50 °C). Этот провод может выдержать высокий уровень влажности (вплоть до 98%). Благодаря таким характеристикам, кабели ВВГ используют в разных сферах – не только в квартирах и домах, но и промышленном хозяйстве. Часто применяют для электропроводки на даче.

Кабель NYM

Это современный тип силового кабеля, разработанный немецкими инженерами, он тоже является универсальным. Главным материалом изготовления является медь. NYM состоит из одной, двух, трех, четырех или пяти жил. Монтировать его можно не только в сухих, но и во влажных помещениях, на штукатурке и под ней, в кирпичной кладке, бетоне. Его можно применять при напряжении цепей переменного тока, которые не превышают 660 В. Благодаря конструкции промежуточной оболочки данный вид высоко ценят профессиональные электромонтажники. Кабель NYM обеспечивает электропроводку силовых линий и сетей освещения, выдерживает широкий диапазон температур.

Если подытожить оба вида кабелей, то они имеют общие преимущества: высокую эластичность, облегчающую процесс монтажа, качественное исполнение, устойчивость к возгоранию, возможность самозатухания, широкий выбор.

В чем отличия однопроволочных и многопроволочных кабелей

Однопроволочный кабель имеет повышенную жесткость и применяется при стационарной электропроводке. Многопроволочный включает в себя много тонких проволочек, формирующих сечение жилы. Они отличаются хорошей гибкостью, их можно многократно сгибать, сматывать и разматывать. Чаще их обозначают «ПВ3 1х4», где ПВ – провод виниловый, 3 – класс гибкости, 1х4 – одна жила с сечением в 4 квадратных миллиметра. Многопроволочный кабель может прослужить не больше пятнадцати лет.

Для домашней проводки можно использовать любой тип – все зависит от метода монтажа и эксплуатации.

Разновидности проводов, которые не стоит монтировать в квартире

Выше говорилось о том, что провода имеют легкую изоляцию и более слабые по сравнению с кабелями с прочной двухслойной изоляцией. Первые не выдерживают длительный нагрев и при долгой эксплуатации могут возгореться. Поэтому они не отвечают требованиям правил устройства электроустановок по электропроводке в жилых квартирах и домах. Рассмотрим виды проводов с их характеристиками.

• ПВС– самое популярное изделие для создания электросети для потребляющих электроэнергию устройств. Он состоит из нескольких медных жил (от 2 до 5), которые защищены поливинилхлоридной изоляцией. Благодаря конструкции ПВС отличается высоким уровнем гибкости.
• ШВВП– это провод прямоугольной формы с параллельными жилами, лежащими в одной плоскости. Жилы и оболочки изготовлены из поливинилхлорида-пластиката.
• ПВВП– провод с медными жилами и изоляцией из поливинилхлоридного пластиката. Обычно его применяют для электропроводки в бетонных конструкциях, кирпичной кладке, под штукатуркой, снаружи стен и потолков. Главным условием монтажа является отсутствие механических нагрузок на провода.
• ПУНП– универсальный гибкий провод, который бывает двухжильным и трехжильным. В нем жилы располагаются параллельно друг к другу. Сечение изделия составляет от 1,5 до 6 квадратных миллиметров. Провод изолирован поливинилхлоридом. Применяется в стационарной прокладке осветительных сетей при напряжении цепей переменного тока, не выше 250 вольт. Главное достоинство – плоская конструкция, которая гарантирует возможность монтажа в труднодоступных местах. Рынок предлагает большое разнообразие проводов ПУНП по сечению и числу жил. Это бюджетный вариант, который не выдерживает высокие температуры и может разрушаться под их воздействием.

Другие виды кабелей

Рассмотрим еще несколько видов кабелей.

КГ

Он расшифровывается как кабель с повышенным уровнем гибкости. Рассчитан для применения при высоких показателях напряжения до 620 Вольт и частоте в 400 Герц. Оболочка резиновая, обеспечивающая высокий уровень гибкости и возможность использовать при температурном диапазоне от –55 до +49 градусов.

Чаще такие кабели применяют при необходимости подсоединить к электросети мощное электрооборудование, установки, в том числе колонки, бойлеры, аппараты для сварочных работ. Его используют также при установке силовой проводки, но лучше выбирать более доступный вариант, так как это дорогостоящее решение.

ВББШв

Это медный кабель, оснащенный многопроволочными жилами до пяти штук. Изоляционный слой производится из поливинилхлорида, которым заполняют также пространство между жилами. Под верхним защитным слоем делается специальный бронированный, который состоит из нескольких стальных лент, намотанных друг на друга. Такие кабели нормально функционируют при напряжении в 860 Вольт и выдерживают температурные перепады в диапазоне от –63 до +57 градусов. Уровень влажности не должен превышать 98%.

Светящийся кабель

Данный кабель при подключении к сети, начинает светиться своей изоляционной поверхностью. Эффект появления цвета обуславливается следующими факторами:

• наличием светодиодов. Изоляция состоит стандартного и прозрачного слоев, расстояние между которыми составляет 2 см;
• люминесцентным покрытием. При подключении кабеля к розетке по всей площади излучается равномерно свечение, напоминающее неоновые трубочки.

Выбирая такой кабель, обратите внимание на вариант с люминесцентным покрытием. К его положительным сторонам относятся низкая ценовая категория и полное отсутствие ограничений по длине.

Итоги

Если подвести итоги по типам кабелей и проводов, то их можно объединить в следующие:

• медные. Имеют небольшой уровень сопротивления, а именно по проводам с одинаковым сечением будет проходить больше тока, а это означает, что у них высокая мощность. Это дорогостоящий, но долговечный вариант;
• алюминиевые. Имеют высокий уровень сопротивления, невысокие токопропускными свойствами и, соответственно, небольшую мощность;
• одножильные. Это жесткие изделия, которые применяют в случаях, когда не нужно часто сменять форму (например, при устройстве скрытой проводки). Их применяют редко, так как многослойность изоляции сегодня имеет большое значение;
• многожильные (многопроволочные). Они гибкие и мягкие, отличаются устойчивостью к изгибам, легко меняют форму. Их используют для открытого типа проводки. К ним относят также шнуры для подключения бытовой техники и электроаппаратуры к электрической сети. Все провода изолируют по отдельности и заключают в общую оболочку.

Подводя итоги, нужно подчеркнуть главный тезис: нет универсального кабеля и провода, который подходил бы для всех условий. Важно подбирать изделия, исходя из целей и внешних обстоятельств для проводки.
